Para el aula. Probelma 314


Sea ABC un triángulo cualquiera. Con un punto D se obtiene un cuadrilátero ABCD.

Construir las bisectrices de los ángulos DAB y DCB.

¿Dónde colocar el punto D para que las bisectrices de DAB y DCB sean paralelas?

Estudiar esta situación y justificar vuestras conjeturas.

Clapponi, P. (1994): Activité .. des bissectrices paralleles. Petit X 35,. [Clapponi es un seudónimo de Philippe Clarou - Bernard Capponi].

Esta actividad comienza por una exploración que puede ser beneficiosa con la ayuda de un logicial como Cabri-Géomètre.



Solución de José María Pedret, Ingeniero Naval. Esplugues de Llobregat (Barcelona). (1 de junio de 2006)



SOLUCIÓN





D debe estar en el arco capaz de ángulo B y cuerda AC



Figure 01din.fig - Applet created on 1/06/06 by pedret with CabriJava



Para verlo, prescindamos del punto D y emprendamos un camino inverso al enunciado.

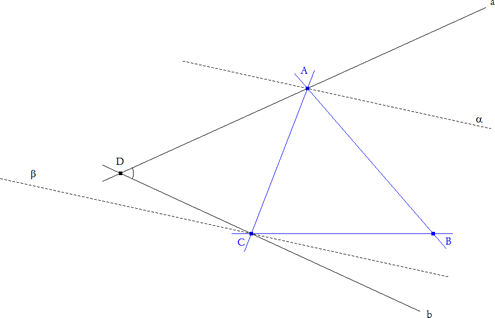

figura 2


Dado el triángulo ABC, trazamos por A una bisectriz cualquiera α y por B otra bisectriz β paralela a la primera. Si α es bisectriz el otro lado del ángulo será "a" la recta simétrica de AB respecto α. Si β es bisectriz el otro lado del ángulo será "b" la recta simétrica de BC respecto β.





Hay muchas maneras de encontrar el lugar geométrico de D, entre ellas la siguiente. Como AB y CB son rectas fijas y α, β son rectas paralelas, a y b son rectas que se corresponden en una homografía de haces de rectas de centros A y B respectivamente; lo que nos indica que el lugar geométrico es una cónica.

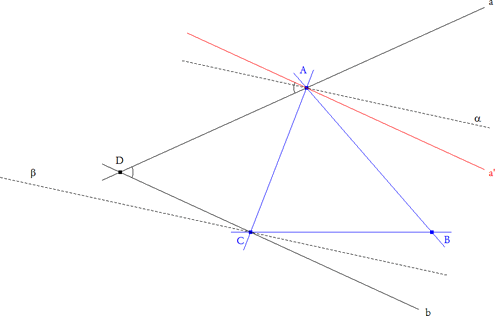

figura 3


Para identificar la cónica basta superponer el haz C* sobre el haz A* y definir la homografía que a "a" le hace corresponder " a' " (que es "b" superpuesta"). Tomando ahora α como eje de simetría, "a" es simétrica de AB y a' es simétrica de CB, entonces "a" y " a' " forman el mismo ángulo que AB y BC y éste no es más que el ángulo B. Entonces "a" y "b" forman un ángulo constante B y por ello los haces son congruentes lo que significa que la cónica generada por D es una CIRCUNFERENCIA que pasa por A y C y es tal que el ángulo ADC es B. c.q.d.
